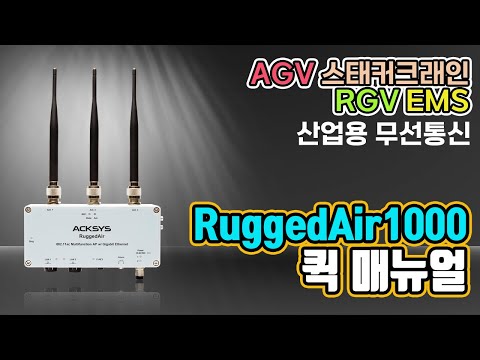

RuggedAir1000

최고 1.3 Gbps 무선 링크 속도
  • IEEE 802.11a/b/g/n/ac (WiFi 5), MIMO 3T3R, 최고 1.3 Gbps 무선 속도
  • 최대 30mS Fast 로밍 지원, IEEE 802.11R 호환, IEEE 802.11s 표준 Mesh Point
  • 고성능 무선 규격, 최고 23.8dBm (2.4GHz)/22.8dBm (5GHz) 송신출력, 최고 -96dBm 수신감도
  • 국가별 무선법규에 준하여 송신출력 설정가능
  • Access Point (Multiple SSID 지원), Client, Ethernet Bridge, Repeater & Mesh Point 동작모드
  • WPA3-PSK (SAE-Personal), WPA3-EAP (Enterprise), Enhanced Open (WPA3-OWE), OSEN 등
  • Firewall, DoS, https, MAC filtering, WPA/WPA2-Personal & Enterprise (IEEE 802.1X/RADIUS)
  • WEP, tunnels L2 (GRE), VPN (OpenVPN), SNMP V3
  • WMM QoS, VLAN, Multicast & IGMP-Snooping 모드 지원
  • 관리: 웹, SNMP agent, ACKSYS NDM, WaveManager
  • Auto-sensing 2-port 10/100/1000 BaseTx 이더넷, 방수용 M12 X-code 커넥터
  • +12~+36VDC (M12커넥터 4핀), PoE IEEE 802.3at Type 1, IP66 규격
  • 소비전력: 2.7W(대기)/8.4W(최대)/12W(추천)
  • 크기: 175 x 80 x 75 mm (L x W x H), 동작온도: -40˚C ~ +70˚C
  • 무게: 820g, 충격/진동 인증, 데이터/전원 이중화
구매하기
RuggedAir1000은 철도 어플리케이션 및 열악한 산업환경을 위해 설계된 고성능 WiFi 장치입니다. 철도차량과 지상 네트워크 사이의 WiFi 무선 연결을 하거나 차량내부에 WiFi Zone 환경을 제공합니다. 다양하고 열악한 산업환경에 맞게 견고한 설계로 동작 신뢰성을 제공합니다. 방수, IP66, M12 커넥터, 24 VDC 또는 PoE 전원공급 장치 및 3 개의 MIMO 안테나로 처리량을 향상시키고 무선링크의 품질을 향상시킵니다. 움직임이 있는 동적 애플리케이션에 최적화된 기능을 제공하며 고속로밍 성능 (30 ms 미만) 및 충격/진동에 대한 보호인증으로 인해 트램, 지하철, 기차에 쉽게 통합 설치할 수 있습니다.

RuggedAir1000은 사용자를 위한 손쉽고 신속한 설치 및 운영환경을 지원하고 자체 NMS S/W 인 WaveManager에서 쉽게 운영/관리할 수 ​​있습니다. SNMP를 통해 원격 컴퓨터에서 손쉽게 직접 관리할 수도 있습니다. 또한 현장에서 기존 설정값을 즉시 교체 할수 있는 C-Key (저장/복원 구성 키)를 기본 탑재하고 있습니다.

RuggedAir1000은 WIFI AP, Client, Repeater, Router 및 메쉬 포인트 등 “All-in One“ 다기능 제품입니다. RuggedAir1000은 고급 보안 표준 (WPA3, WPA2-Enterprise (Radius), DoS, Firewall ...)은 물론 라우팅 및 필터링 기능을 통합하여 대량 설치 운영을 쉽게 지원하고 있습니다.
열차와 지상 통신
이동하는 열차와 지상반 사이에서 CBTC 운영 데이터 및 CCTV 영상 정보, VoIP, PIS, 유지보수 정보를 실시간으로 전송하려면 신뢰성과 함께 고속 무선 통신을 끊김없이 제공해야 합니다. RuggedAir1000은 지상반에 설치된 Access Point 장치와 350Km/h 속도에서 최대 500Mbps의 고속통신이 가능합니다. 또한 이동하는 열차에 장착된 Bridge 장치는 터보 로밍 기술을 통해 지상반에 설치된 Access Point 사이를 최대 30mS 이내에 재연결 합니다.
객차와 객차 연결
유선 통신을 사용하여 객차와 객차 사이를 연결하면 커넥터 성능이나 수명에 의해 많은 영향을 받게 되며 때때로 객차와 객차 사이의 연결이 불가능할 경우도 발생합니다. Wi-Fi 무선 기술을 사용하면 객차와 객차 사이를 신뢰할 수 있는 이중 네트워크로 연결할 수 있으며 고속으로 데이터를 송수신할 수도 있습니다. SRCC (Smart Redundant Carriage Coupling) 기술을 기반으로 Wi-Fi 연결을 통해 객차와 객차 사이를 이중으로 연결하며 객차와 객차의 연결 순서가 변경되어도 자동으로 연결됩니다. 또한 스마트 페어링 시스템은 객차와 객차 사이의 무선 연결이 주변의 다른 열차 네트워크로 연결되는 것을 방지합니다.
Fast 로밍 (핸드오버)
Client 모드로 동작하는 RuggedAir1000은 사용자가 설정한 로밍 레벨에 따라 여러 개의 Access Point 사이를 재연결합니다. 현재 연결되어 있는 Access Point 장치의 무선 신호 레벨이 미리 설정된 로밍 레벨보다 낮아지면 가장 높은 무선 신호를 제공하는 Access Point 장치로 무선을 재연결하며 재연결 시간은 최대 30mS (0.03초)가 소요됩니다. 로밍 기능은 AGV, LGV, RGV, OHT, EMS, Stacker Crane 과 같은 무인물류설비나 로봇, 차량 네트워크를 원격의 제어/관리 네트워크에 지속적으로 연결할 경우 사용됩니다.
표준 메쉬 프로토콜
802.11s 표준 프로토콜을 사용하여 메쉬 네트워크를 구성하며 동일한 Mesh ID로 설정된 무선 장치들 사이에 데이터를 교환합니다. Mesh Point 장치들 사이의 무선 연결 및 라우팅 경로는 자동으로 설정되기 때문에 손쉽게 무선 네트워크를 설치할 수 있습니다.
메쉬 포털
메쉬 백본과 Access Point 기능이 결합된 메쉬 포털은 유선 백본 구성이 어려운 환경에 유용합니다. 무선 메쉬로 백본을 구성하고 기존처럼 Access Point와 Client가 동작되는 이 구조에서는 자연스레 무선 네트워크의 커버리지를 확대하는 역할도 제공합니다.
중계기(Repeater) 모드
다양한 무선 설치 환경 중 가시권 확보가 되지 않는 곳에서 원활한 무선 통신 환경을 구축하기 위해 중계기(Repeater) 동작 모드를 지원합니다. 이는 고성능 CPU 기반을 통해 단일 무선모듈, 단일 채널에서 Access Point와 Client 모드를 동시에 동작시키는 모드로 기존의 WDS (Wireless Distribution System) 모드의 단점인 전송 데이터가 절반으로 손실되는 문제점을 극복하여 무선자원을 효율적으로 사용할 수 있습니다.
중앙집중관리 (Centralized management)
ACKSYS 제품은 AP 컨트롤러가 없어도 중앙집중관리가 가능합니다. 무상 제공되는 최신 SNMP 프로토콜 기반의 NMS 소프트웨어 "Wave Manager"는 네트워크 운영자가 ACKSYS 제품의 상태를 실시간으로 모니터링 할 수 있으며, 문제 해결 및 설정 변경 등 중앙에서 손쉽게 관리할 수 있는 편리함을 제공합니다.
산업용 프로토콜
RuggedAir1000은 일반적인 TCP/IP 기반의 장치뿐만 아니라 MODBUS/TCP 및 PROFINET, EtherNet/IP, BACnet/IP 장치와 같이 정확성과 신뢰성을 필요로하는 산업용 장치도 연결하여 실시간으로 데이터를 전송할 수 있습니다. 스위치를 연결하면 이더넷 포트를 확장하여 여러 개의 장치를 연결할 수도 있습니다.
전원 및 데이터 이중화
RuggedAir1000은 예상치 못한 다양한 통신장애 상황이 발생할 수 있는 열악한 산업환경에서도 안정적인 무선통신환경을 구축하고 유지할 수 있도록 전원과 데이터를 이중화하는 기능을 제공합니다. 또한 M12 방수 커넥터를 장착하여 어떠한 진동 및 충격에도 케이블이 빠지는 상황이 발생하지 않습니다.
C-Key 메모리
RuggedAir1000은 현재 장치에 설정된 파라미터를 C-Key 메모리에 저장할 수 있으며 C-Key 메모리를 다른 RuggedAir1000에 장착하면 저장된 파라미터로 설정을 신속하게 복구할 수 있습니다.
Rugged & Mobility
RuggedAir1000은 최신의 고성능 무선기능을 제공하면서 다양하고 열악한 산업 환경에서 안정적으로 무선환경을 구축하고 운영할 수 있도록 설계되어있는 모델입니다. 고객 설치 운영환경이 열악한 곳에서의 무선설치는 RuggedAir 모델이 대안이 될 것입니다.
엄격한 산업 규격
RuggedAir1000은 열악한 산업 현장에서 사용할 수 있도록 진동/충격, 전자파, 염수분무, 방수 시험을 통과한 제품입니다.
현장 Heatmap 서비스
해당 제품을 구매하신 고객님께 한해서 1회 무상으로 고가의 전문적인 Wi-Fi HeatMap 서비스를 운용하고 있습니다. 현장의 도면 또는 지도를 통해 해당 제품의 Wi-Fi 통신에 대한 시뮬레이션을 할 수 있으며, AP 위치 선정 및 신호 세기, 통신 거리를 사전에 미리 확인할 수 있습니다.
주문정보
  • 모델명
    제품 특징
  • RuggedAir1000
    IEEE 802.11a/b/g/n/ac Wi-Fi, 10/100/1000Mbps 이더넷 2포트, 12~36VDC 전원 입력, PoE 802.3at
  • ※ 제품 모델명은 사전 공지 없이 변경될 수 있습니다.
