Product

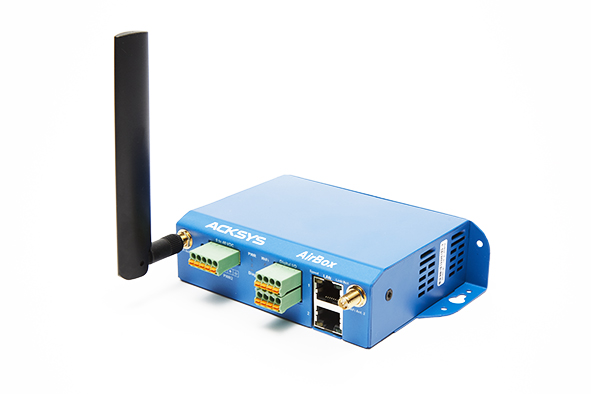

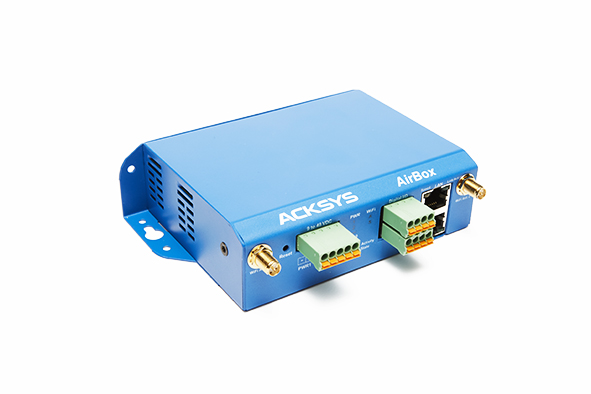

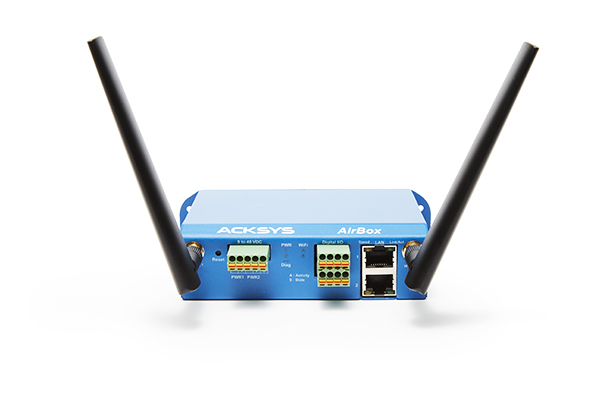

AirBox10
2 DI + 2 DO 포트 (isolated)- 802.11n (WiFi 4), MIMO 2T2R, 2.4/5 GHz
- Auto-sensing 2포트 10/100/1000 BaseTx 이더넷, RJ45
- WPA3-PSK (SAE-Personal), WPA3-EAP (Enterprise), Enhanced Open (WPA3-OWE), OSEN 등
- Centeralized RADIUS authenticator & supplicant, WPA2-PSK, SSID broadcast control
- MeshmerizeOS 지원 (고객지원 > 솔루션&정보에서 MeshmerizeOS 구축하기 참조)
- 강력한 최신 보안 (VPN, Firewall, radius…)
- 2 DI + 2 DO 포트 (isolated), WiFi 고속로밍 (<30ms )
- 인증: KC, UL, FCC, CE, 충격/진동 (EN61373)
- 전원: +9 ~ +48VDC (전원 이중화), PoE 802.3af
- 크기: 141 x 99 x 35 mm (L x W x H)
- 동작환경: -20°C ~ +70°C, IP30 규격
- 관리: Web Server, NMS S/W (Wave Manager)
- 무게: /10 = 318g • /12 = 348g • /14 = 347g
AirBox 시리즈는 AirBox/10 싱글 WiFi (802.11n/2.4/5GHz)모델과 듀얼(2.4/5GHz) 무선 WiFi(11n+11ac)를 지원하는 AirBox/12, 싱글 WiFi (802.11n/2.4/5GHz) + LTE 모뎀 혼용의 AirBox/17로 구성되어 있습니다. 산업현장의 주요 데이터 연결 장비들(IIoT, PLC, 테블릿PC)이 쉽고 빠르게 무선 네트워크에 연결하도록 지원하고 장치들간의 M2M 통신에도 편의성과 안정성을 제공하여 Industry 4.0 시대에 최적의 무선환경을 제공합니다. 또한 AirBox는 AP 모드 동작시 동시에 80개이상(클라이언트당 2Mbps기준)의 클라이언트에 서비스를 제공하고 컴팩트한 크기로 장소가 협소한 현장에 장착이 용이하며 연장 케이블을 통해 케비넷 외부에 안테나를 설치할 수 있습니다.
특히, 이동하는 설비(AGV,RGV,LGV,EMS..)에 최적화된 Fast Roaming 기능을 제공하여 이동설비가 여러 개의 Access Point 사이를 움직여도 30ms(0.03초) 이내의 짧은 시간 동안에 Access Point와의 무선 연결을 완료하여 데이터 손실없이 통신할수 있는 뛰어난 Mobility 환경을 제공합니다. 또한 채널 자원이 부족한 대단위 네트워크 환경 극복을 위해 멀티채널/싱글채널의 유연한 Fast Roaming 기능을 지원하며 원격접속 환경에서 안정적인 무선품질을 제공합니다. AirBox는 자체 NMS S/W인 Wave Manager를 기본 제공하여 LAN Controller 없이 중앙에서 손쉽고 지능적으로 관리를 할 수 있습니다. 그 외에도 네트워크 보안을 위해 높은 레벨의 보안(Firewall,VPN,802.1X…등)을 지원하며, 2개의 DIO 포트를 제공하여 원격에서 SNMP 를 통해 이벤트 입출력 및 데이터 수집이 가능합니다. 어떠한 상황에서도 최적의 데이터 연결 안정성 확보를 위하여 기가 LAN 포트와 전원 포트가 이중화 되어 있습니다.
특히, 이동하는 설비(AGV,RGV,LGV,EMS..)에 최적화된 Fast Roaming 기능을 제공하여 이동설비가 여러 개의 Access Point 사이를 움직여도 30ms(0.03초) 이내의 짧은 시간 동안에 Access Point와의 무선 연결을 완료하여 데이터 손실없이 통신할수 있는 뛰어난 Mobility 환경을 제공합니다. 또한 채널 자원이 부족한 대단위 네트워크 환경 극복을 위해 멀티채널/싱글채널의 유연한 Fast Roaming 기능을 지원하며 원격접속 환경에서 안정적인 무선품질을 제공합니다. AirBox는 자체 NMS S/W인 Wave Manager를 기본 제공하여 LAN Controller 없이 중앙에서 손쉽고 지능적으로 관리를 할 수 있습니다. 그 외에도 네트워크 보안을 위해 높은 레벨의 보안(Firewall,VPN,802.1X…등)을 지원하며, 2개의 DIO 포트를 제공하여 원격에서 SNMP 를 통해 이벤트 입출력 및 데이터 수집이 가능합니다. 어떠한 상황에서도 최적의 데이터 연결 안정성 확보를 위하여 기가 LAN 포트와 전원 포트가 이중화 되어 있습니다.
CBB (Connect Before Break) 데이터 끊김없는 0ms 로밍 구현
Connect Before Break 기능은 두 개의 무선 모듈을 사용하는 방식으로써 첫번째 무선 모듈이 무선 AP 에 연결되어 데이터통신을 하는 동안 두 번째 무선 모듈은 데이터통신에 관여하지 않고 가장 우수한 무선 신호세기를 가진 무선 AP 를 스캔하는 작업만을 수행 합니다. 이때 이동체의 이동으로 앞서 주변 AP를 스캔하던 두 번째 무선 모듈은 가장 우수한 AP를 발견 즉시 스캔하던 역할을 멈추고 스캔된 우수한 신호의 AP에 즉시 연결(Connect)을 하고, 데이터통신 작업을 수행하는 역할로 즉시 변경됩니다. 이때 데이터 통신을 담당하던 첫번째 무선 모듈은 데이터 통신을 하던 기존 AP 와의 연결을 끊고(Break) 즉시 주변 AP를 스캔하는 역할로 변경됩니다. 이러한 반복적인 프로세스로 진행되며 현재 가장 진보된 최신의 고속 무선로밍(0ms) 기술인 “Connect Before Break” 라는 명칭으로 서비스되고 있습니다.
Fast 로밍 (핸드오버)
Client 모드로 동작하는 AirBox는 사용자가 설정한 로밍 레벨에 따라 여러 개의 Access Point 사이를 재연결합니다. 현재 연결되어 있는 Access Point 장치의 무선 신호 레벨이 미리 설정된 로밍 레벨보다 낮아지면 가장 높은 무선 신호를 제공하는 Access Point 장치로 무선을 재연결하며 재연결 시간은 최대 30mS (0.03초)가 소요됩니다. 로밍 기능은 AGV, LGV, RGV, OHT, EMS, Stacker Crane과 같은 무인물류설비나 로봇, 차량 네트워크를 원격의 제어/관리 네트워크에 지속적으로 연결할 경우 사용됩니다.
무선 이중화 자동 백업
AirBox/12 (Dual Radio) 모델은 이중화 무선 기반설정으로 2개의 특정 주파수 또는 채널에서 장애 발생 시 미리 설정된 다른 주파수와 채널로 자동 재 연결 합니다. 특히 현장의 2.4GHz 기반의 무선 네트워크와 5GHz 기반의 무선 네트워크를 혼용하여 특정 주파수 대역에서 간섭이 발생하여도 무선 연결을 계속 유지합니다. 무선 링크의 연결 손실이 잠시도 발생하면 안되는 애플리케이션에 매우 유용한 성능을 발휘합니다.
메쉬 포털
메쉬 백본과 Access Point 기능이 결합된 메쉬 포털은 유선 백본 구성이 어려운 환경에 유용합니다. 무선 메쉬로 백본을 구성하고 기존처럼 Access Point와 Client가 동작되는 이 구조에서는 자연스레 무선 네트워크의 커버리지를 확대하는 역할도 제공합니다.
Mesh Access Point
802.11s 표준 프로토콜을 사용하여 메쉬 네트워크를 구성하며 동일한 Mesh ID로 설정된 무선 장치들 사이에 데이터를 교환합니다. 1개의 무선 모듈은 Mesh 모드로 설정하여 메쉬 네트워크를 구성하고 나머지 1개의 무선 모듈은 Access Point 모드로 설정하여 일반 Wi-Fi 장치를 메쉬 네트워크에 연결할 수 있습니다.
중계기(Repeater) 모드
다양한 무선 설치 환경 중 가시권 확보가 되지 않는 곳에서 원활한 무선 통신 환경을 구축하기 위해 중계기(Repeater) 동작 모드를 지원합니다. 이는 고성능 CPU 기반을 통해 단일 무선모듈, 단일 채널에서 Access Point와 Client 모드를 동시에 동작시키는 모드로 기존의 WDS (Wireless Distribution System) 모드의 단점인 전송 데이터가 절반으로 손실되는 문제점을 극복하여 무선자원을 효율적으로 사용할 수 있습니다.
전원 및 데이터 이중화
AirBox는 예상치 못한 다양한 통신장애 상황이 발생할 수 있는 열악한 산업환경에서도 안정적인 무선통신환경을 구축하고 유지할 수 있도록 전원과 데이터를 이중화하는 기능을 제공합니다.
중앙집중관리 (Centralized management)
ACKSYS 제품은 AP 컨트롤러가 없어도 중앙집중관리가 가능합니다. 무상 제공되는 최신 SNMP 프로토콜 기반의 NMS 소프트웨어 "Wave Manager"는 네트워크 운영자가 ACKSYS 제품의 상태를 실시간으로 모니터링 할 수 있으며, 문제 해결 및 설정 변경 등 중앙에서 손쉽게 관리할 수 있는 편리함을 제공합니다.
산업용 프로토콜
AirBox는 일반적인 TCP/IP 기반의 장치뿐만 아니라 MODBUS/TCP 및 PROFINET, EtherNet/IP, BACnet/IP 장치와 같이 정확성과 신뢰성을 필요로하는 산업용 장치도 연결하여 실시간으로 데이터를 전송할 수 있습니다. 기본 이더넷 2 포트 이상 확장 시 스위치를 연결하면 이더넷 포트를 확장하여 여러개의 장치를 연결할 수도 있습니다.
현장 Heatmap 서비스
해당 제품을 구매하신 고객님께 한해서 1회 무상으로 고가의 전문적인 Wi-Fi HeatMap 서비스를 운용하고 있습니다. 현장의 도면 또는 지도를 통해 해당 제품의 Wi-Fi 통신에 대한 시뮬레이션을 할 수 있으며, AP 위치 선정 및 신호 세기, 통신 거리를 사전에 미리 확인할 수 있습니다.
주문정보
-
모델명제품 특징
-
AirBox/10Single radio WiFi 11n 2T2R, LAN 2 Port 10/100/1000 Base Tx, 2DI+2DO (isolated)
-
AirBox/12Dual radio WiFi 11n 2T2R, 11ac 2T2R, LAN 2 Port 10/100/1000 Base Tx, 2DI+2DO (isolated)
-
AirBox/17(Global) Dual radio WiFi 11n 2T2R, Cellular 4G/LTE, GNSS/GPS, LAN 2 Port 10/100/1000 Base Tx, 2DI+2DO (isolated)
-
※ 기본 패키지
- AirBox/10 : 제품 1대, 1미터 이더넷 케이블 1개, WiFi Antenna 2개, 퀵매뉴얼
- AirBox/12 : 제품 1대, 1미터 이더넷 케이블 1개, WiFi Antenna 4개, 퀵매뉴얼
- AirBox/17 : 제품 1대, 1미터 이더넷 케이블 1개, WiFi Antenna 2개, Cellular Antenna 2개, 퀵매뉴얼
※ 제품 모델명 및 구성품은 사전 공지 없이 변경될 수 있습니다.
